Контактор для КУ NXCC-9512 220V 1NO+2NC (506934)

Контактор для КУ NXCC-9512 220V AC 50/60Hz (506934)

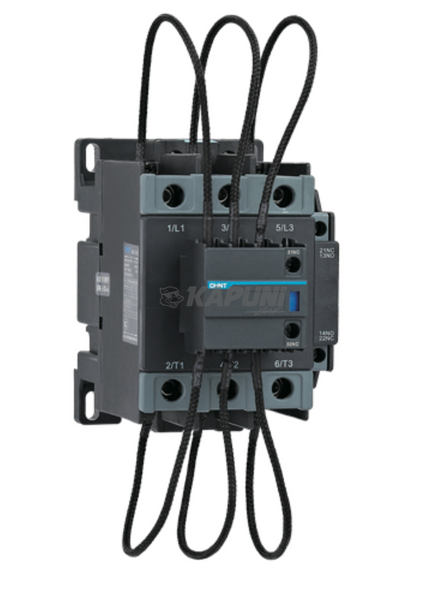

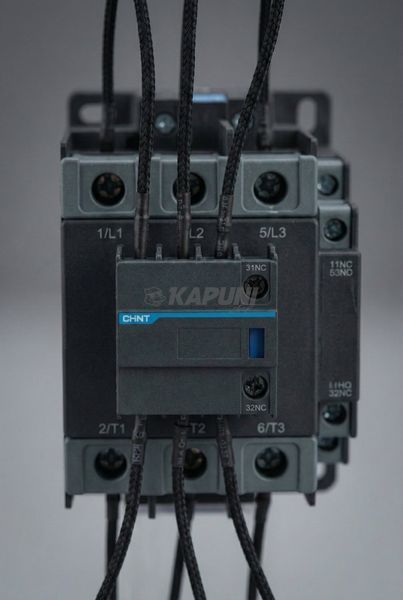

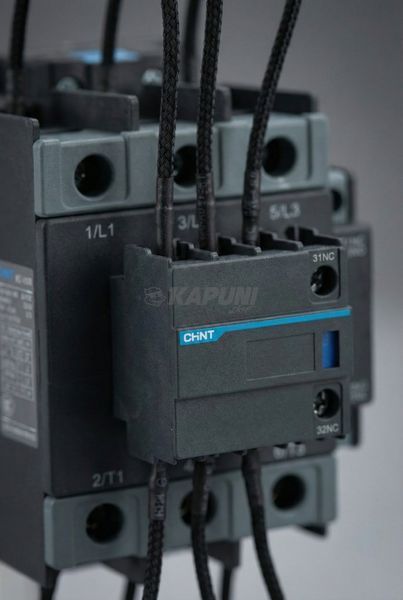

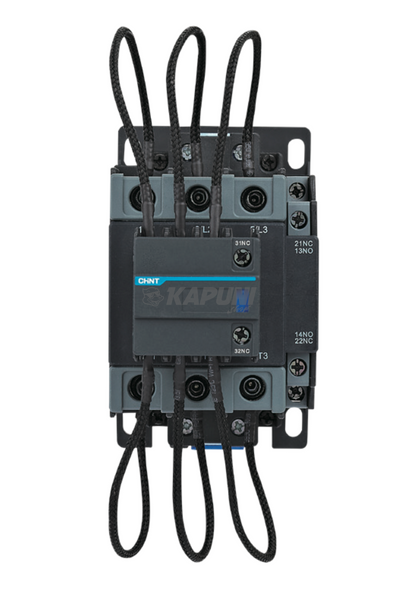

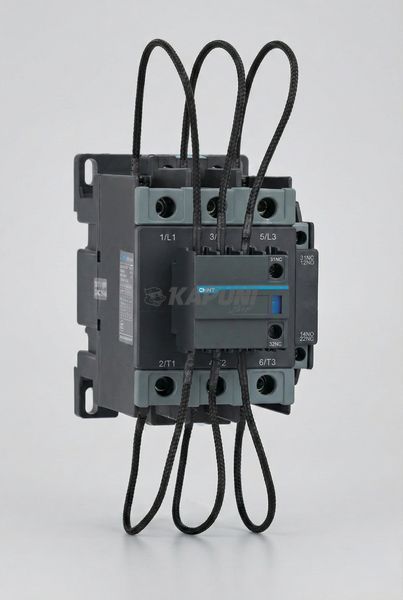

NXCC-9512 — контактор серии NXCC для коммутации конденсаторов в низковольтных установках компенсации реактивной мощности (КУ). Применяется для ввода/отключения параллельных конденсаторов в сетях до 690V.

Ключевые особенности

• Предназначен именно для конденсаторных нагрузок (категория AC-6b).
• Подавление пусковых токов: до 20×Ie.
• Катушка управления 220V AC, частота 50/60 Гц.

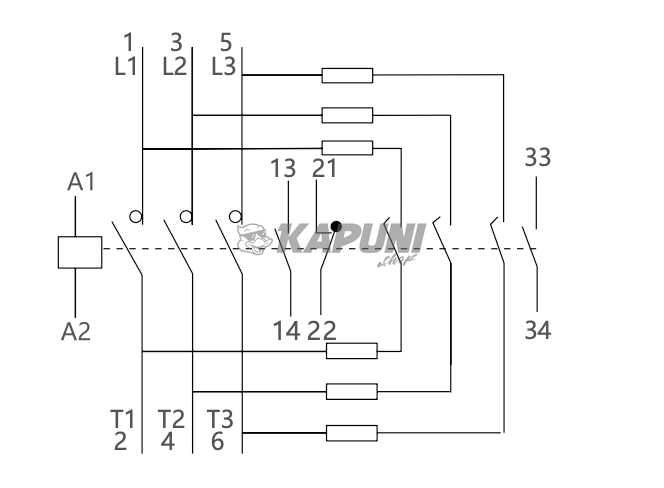

• Вспомогательные контакты: 1NO+2NC (исполнение “12”).

Технические характеристики

• Модель: NXCC-9512
• Артикул/код: 506934
• Главные контакты: 3P
• Conventional thermal current (Ith): 95 A
• Номинальный рабочий ток Ie (AC-6b): 91.9 A
• Управляемая мощность конденсаторов: 35 kVAr (220/230V) · 60.4 kVAr (380/400V) · 105 kVAr (660/690V)
• Номинальное напряжение изоляции (Ui): 690 V
• Импульсное выдерживаемое напряжение (Uimp): 6 kV
• Параметры катушки: срабатывание 85–110% Us; отпускание 20–75% Us
• Потребление катушки (пуск/удержание): 300 / 36.6 VA
• Вспомогательные контакты (нагрузочная способность): AC-15: 220/230V–2.7A, 380/400V–1.5A; DC-13: 220V–0.3A; Ith 10A
• Степень защиты: IP20 (фронтальная сторона), IP10
• Стандарт: IEC/EN 60947-4-1

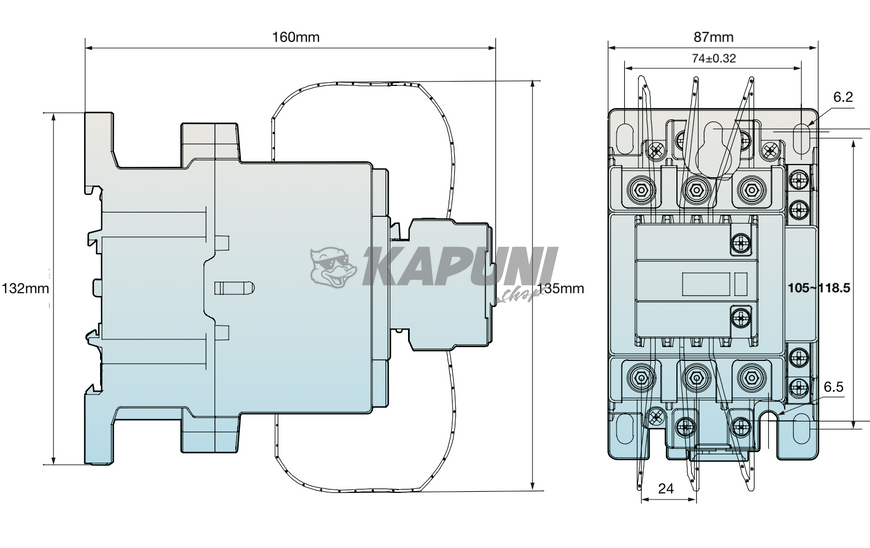

Габариты и монтаж (для NXCC-95~115)

• Макс. размеры (A×B×C×D): 135×87×160×132 мм
• Монтажные расстояния: a=74±0.32 мм; b=105~118.5 мм; c=105±0.57 мм
• d: 24 мм; Ø 6.2 / 6.5 мм
• Крепление: винтами или на DIN-рейку 35мм/75мм

Условия эксплуатации (кратко): нормальная температура -5…+40°C (средняя за 24 часа ≤ +35°C), предельная -35…+70°C; высота до 2000 м; уровень загрязнения 3.
