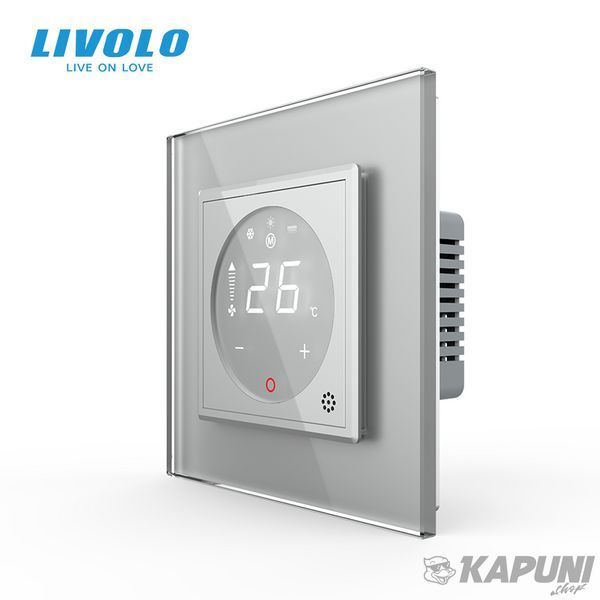

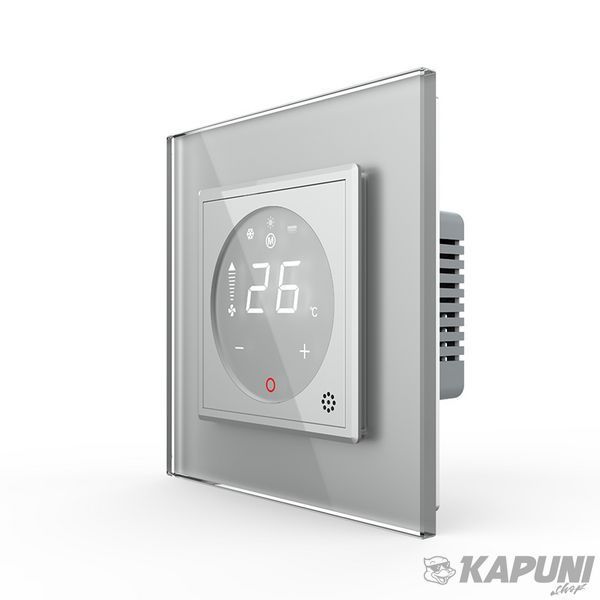

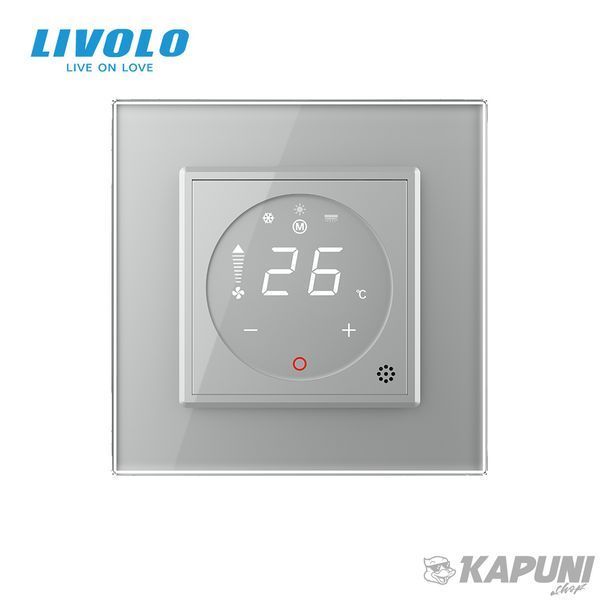

Цифровой сенсорный термостат для Конвектора Фанкойла Livolo серое стекло (VL-C7-FCA-2IPS72)

Современные цифровые решения для отопления и вентиляции

Цифровой термостат предназначен для комфортного управления вентиляцией и тепловым режимом конвекторов в разнообразных помещениях – как жилых, так и коммерческих. Термостат позволяет выбрать и настроить оптимальный режим отопления, обеспечивая постоянную температуру внутри.

Контролер кондиционера предлагает управление с помощью трех режимов: охлаждение, обогрев и вентиляция. Также вы можете выбрать одну из четырех скоростей работы вентилятора: тихая, средня, высокая или автоматическая. Контролер совместим как с центральными системами кондиционирования, так и с обычными вентиляционными конвекторами с электрическими клапанами.

Исключительная легкость использования сочетается с элегантным дизайном, который впишется в любой стиль интерьера. Управляйте различными функциями, просто касаясь сенсорного экрана. И самое главное - вам не понадобятся дополнительные устройства. Все необходимые возможности, включая регулирование скорости вентилятора, доступны с помощью одного контроллера кондиционера и подконтрольного устройства.

Несколько режимов скорости и опция выбора управления

Четыре скорости работы вентилятора: режим охлаждения, нагрева и вентиляции. Возможность выбора ручного или автоматического режима скорости вентиляции.

Настенный пульт управления

Используется для управления вентиляцией в системе центрального кондиционирования.

Термостат для кондиционера

Управление и регулирование температуры

Сенсорный интерфейс управления

Достаточно нежного прикосновения к сенсорному экрану для выполнения различных режимов.

Подключение через RS485

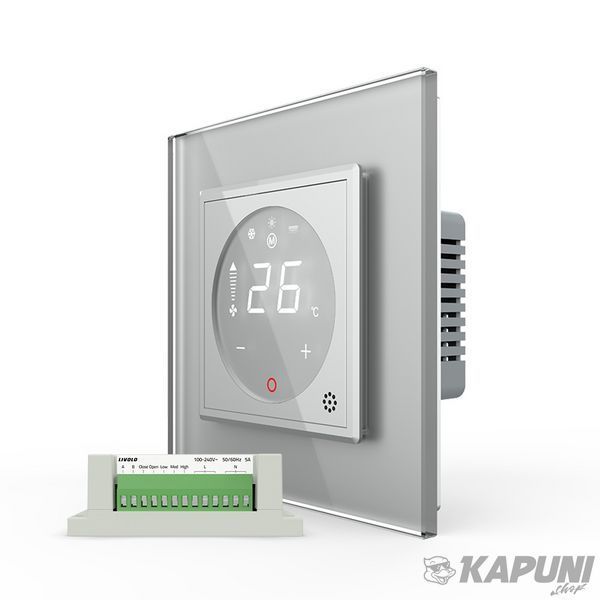

Контроллер управления (отправитель) размещается на стене, а приемник - рядом с кондиционером.

Подходит для любого интерьера

Простой и стильный дизайн с красиво оформленной рамкой.

Устойчивая к влаге конструкция

Прочная и кристально яркая, не теряет своего вида со временем.

Режим ожидания

В режиме ожидания индикатор питания светится синим цветом. Кнопки отображения и регулирования температуры вместе с кнопками выбора режима и скорости остаются скрытыми.

Закаленное полупрозрачное стекло

Даже острый предмет не оставляет на нем царапин.

Управление температурным режимом

Если дисплей остается без действия в течение 5 секунд, он автоматически переключается на отображение комнатной температуры.

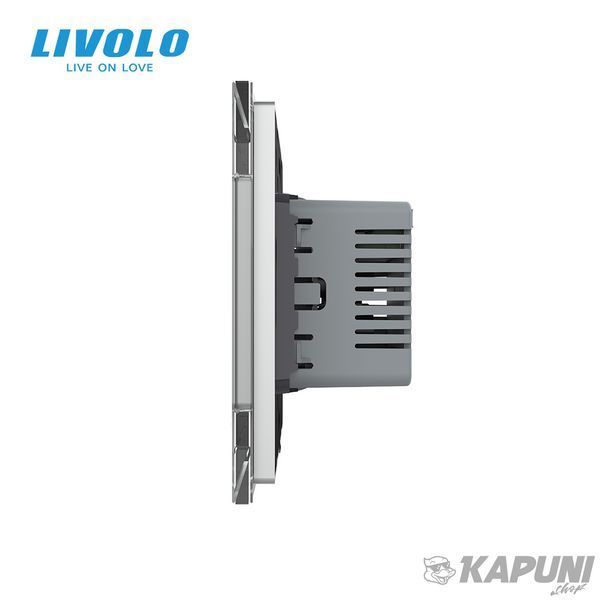

Составные части

Роскошная рамка из кристального стекла. Модуль контроллера. Металлическая рамка суппорт.

Установка контроллера

Терморегулятор устанавливается в круглую монтажную коробку с межцентровым расстоянием для крепежных винтов - 60 мм. Размер контроллера Livolo составляет 80*80 мм.

🔌 Подключение термостата к внутрипольному конвектору

🔋 Питание

• К термостату и контроллеру подводится питание 230 В.
• Контроллер работает от напряжения 230 В и управляет водяным внутрипольным конвектором в соответствии с настройками термостата.

⚠️При использовании вентиляторов или сервоприводов на 12/24/48 В необходимо применять понижающие трансформаторы.

При аналоговом управлении (0–10 В)

🧠 Принцип работы

• Термостат передаёт управляющие сигналы контроллеру через клеммы A и B.
• Контроллер подаёт фазу (230 В) на соответствующие клеммы Open, Close, Low, Med, High, активируя нужные элементы системы.

🔁 Подключение сервопривода (клапан подачи воды)

• Клеммы Open (Открыть) и Close (Закрыть) используются для управления сервоприводом.
• Контроллер управляет открытием и закрытием клапана, подавая напряжение на эти клеммы.

🌬️ Подключение вентилятора конвектора

• Клеммы используются для переключения режимов работы вентилятора. Контроллер подаёт 230 В на одну из клемм в зависимости от заданной температуры.
  • Low (Низкая скорость)
  • Med (Средняя скорость)
  • High (Высокая скорость)
