Силові автоматичні вимикачі

Силові автоматичні вимикачі застосовують у низьковольтних розподільних установках. Функції захисту конкретного апарата визначає його розчіплювач. У розділі зібрані автоматичні вимикачі в литому корпусі (MCCB), повітряні автоматичні вимикачі (ACB) та аксесуари.

Спочатку оберіть тип товару, потім бренд, серію та потрібні характеристики. У фільтрі брендів представлені CHINT, LS ELECTRIC, Schneider Electric, TechnoSystems, ISKRA, Horoz Electric та OEZ. Перевіряйте комплектність конкретної позиції: аксесуар або комутаційний блок може постачатися окремо від готового автомата.

Як підібрати силовий автомат

• Звірте точний артикул, номінальний струм і кількість полюсів. Типорозмір корпусу не замінює номінальний струм розчіплювача.
• Перевірте робочу напругу Ue, рід струму AC або DC та умови застосування, зазначені для вибраного виконання.
• Порівнюйте граничну Icu та робочу Ics вимикальну здатність за однакової напруги й однакового роду струму.
• Врахуйте тип розчіплювача, функції захисту та доступні уставки.
• Перевірте монтажне виконання, габарити, приєднання, комплектність і сумісність аксесуарів.

Характеристики одного виконання не слід переносити на всю серію. Остаточний підбір і налаштування захисту мають відповідати проєкту та умовам електроустановки; їх перевіряє кваліфікований фахівець.

Добірки силових автоматичних вимикачів

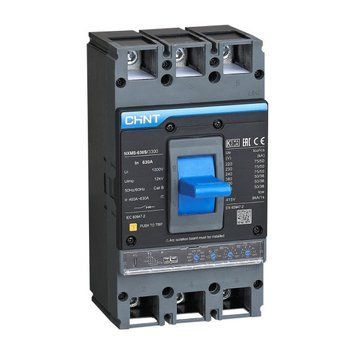

• Автомати CHINT у литому корпусі

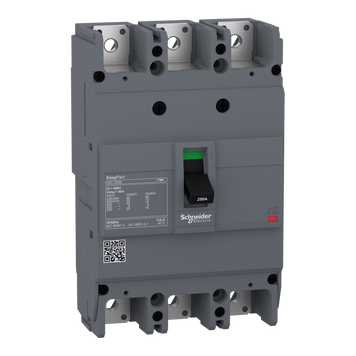

• Автомати Schneider Electric EasyPact
• Повітряні автоматичні вимикачі ACB
• Силові автомати LS ELECTRIC Susol та Metasol
• Силові автомати TechnoSystems (TNSy) ВА44 та ВА88
• Силові автомати ISKRA MOD у литому корпусі

Поширені запитання

Чим відрізняються MCCB і ACB?

MCCB позначає автоматичний вимикач у литому корпусі, а ACB позначає повітряний автоматичний вимикач. Для вибору потрібні конструктивне виконання, функції захисту та документація конкретного апарата. Самого значення струму недостатньо.

Чому біля вимикальної здатності потрібна напруга?

Значення Icu та Ics залежать від умов, для яких виробник їх указав. Показник у кА без напруги, роду струму та позначення Icu або Ics не дає повного порівняння двох апаратів.

Що потрібно для заміни наявного автомата?

Точний артикул або читабельне маркування, параметри мережі, дані розчіплювача, монтажні розміри та приєднання. Збіг бренду чи номінального струму сам по собі не підтверджує взаємозамінність.
